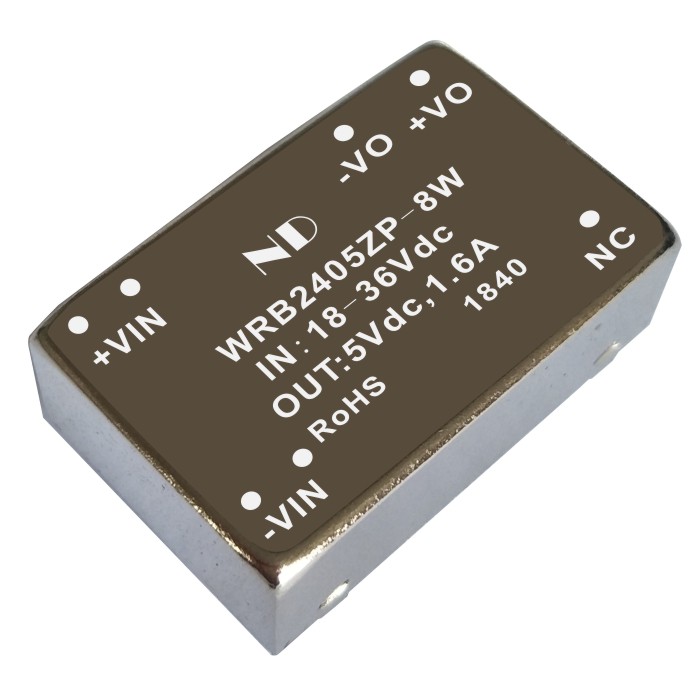

現階段，銷售市場上電源模塊品種繁多，不一樣電源產品的輸入工作電壓、功率、作用及拓?fù)浣Y(jié)構等都不盡相同，其特性都是為微處理器、集成電路芯片、及其他大數字或仿真模擬等負荷配電。下面以小編就來分析以下常見的開關電源常見故障。

輸出工作電壓稍低

開關電源輸出工作電壓過低，會讓后級電源電路沒法正常運行，當在微處理器體系中，負荷忽然擴大，會拉低微處理器的配電工作電壓，而導致微處理器校準，這會對整個體系級的電源電路帶來破壞性的嚴厲打擊，會導致一子落錯整盤毀的連鎖式反應。輸出工作電壓過低通常是由哪些緣故導致的呢?

輸出級串聯多個負荷，在正常運行后，有負荷需要很大的瞬態電流量，導致工作電壓被一瞬間降低，進而影響其它串聯的負荷。

輸出線路太長或太細，導致線損過大，進而在線路間產生了好大的壓力降，最后導致電源模塊的輸出工作電壓到真正的負荷兩邊時，工作電壓稍低。

控制模塊外場電源電路中的輸入濾波電感過大，導致內電阻擴大，電流量扼制作用提高，當后級負荷忽然越來越重時，電流量供貨不上而導致負荷兩邊的工作電壓稍低。

解決方案

在輸出端并一個大電容器或改用更功率輸入開關電源;調整走線，擴大導線截面積或減少輸電線長短，減少內電阻，如果其電源模塊有Trim作用調整，可以調大輸出工作電壓來相抵線損產生的壓力降;改用通斷壓力降小的二級管;減少濾波電感值且降低電感器的內電阻。

輸入工作電壓偏高

由于一些電源模塊內部的電子元件的工作電壓容量設計不夠，在輸入工作電壓過高時，導致控制模塊毀壞，甚至損壞，這是就需要我們?cè)谕鈭?chǎng)做一些保護，哪些常見緣故易導致輸入工作電壓偏高呢?

在電源模塊輸入端進行熱插拔通電，這時其工作電壓尖峰及浪涌電流都較高，抗壓力差的控制模塊會被一瞬間熱擊穿毀壞。

后級配電開關電源的工作電壓沖擊性導致輸入工作電壓偏高或產生干撓工作電壓，電磁兼容測試也較容易導致輸入工作電壓高，如遭雷擊浪涌、群?jiǎn)蚊}沖。

解決方案

保證輸出端不低于少10%的額定負載，若實際電源電路工作上經常出現滿載現象，就在輸出端并接一個最大功率10%的假負載;更換一個合理且穩定范圍的輸入工作電壓源，存在干撓工作電壓時要考慮在輸入端并上TVS管或穩壓極管，也能加EMC的外場電源電路。
