探討開關電源PCB設計都有哪些技巧?

作者: 廣州能達電源技術有限公司 發布時間:2019-10-11 16:27:17點擊率:

無論是在哪一個開關電源的設計當中,PCB板的物理設計是最后的重要環節。如果設計方法不正確,PCB可能會產生過多的電磁干擾,導致電源不穩定。

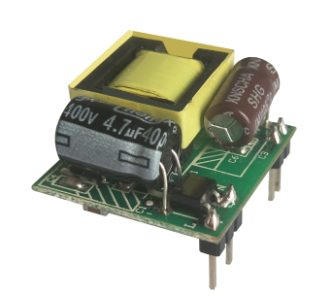

開關電源

一、從PCB設計流程

建立元件參數,輸入原理網表,設計參數設置,人工布局,人工布線,驗證設計,review,CAM輸出。


二、參數設置

相鄰導體之間的距離必須符合電氣安全要求,為了便于操作和生產,間距應盡可能寬。最小間距應至少適合承受電壓。當布線密度低時,信號線之間的距離可適當增大。對于高、低電平差的信號線,應盡量縮短距離,增加間距。一般來說,線之間的距離應該設置為8mil。從襯墊內孔邊緣到印刷電路板邊緣的距離大于1mm,避免了印刷電路板在加工過程中的缺陷。當連接到襯墊上的電線很薄時,應將襯墊與電線之間的連接設計為一滴水,這有利于襯墊不易剝皮,但不易從墊子上斷開。

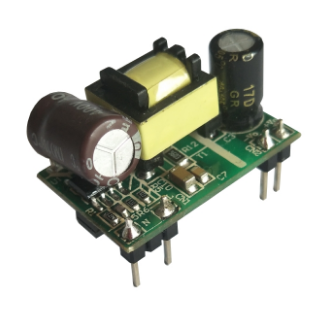

開關電源

三、組件布局

實踐證明,即使電路原理圖設計正確,印刷電路板設計不當,也會對電子設備的可靠性產生負面影響。例如,如果印刷電路板的兩條細平行線非常接近,就會形成信號波形的延遲,并在傳輸線的終端產生反射噪聲;由于不考慮電源和地線造成的干擾會降低產品的性能。因此,在設計印刷電路板時,應注意正確的方法。


通過用近似直流電流充電輸入電容器,濾波電容器主要用作寬帶儲能;同樣,輸出濾波電容器也用于存儲輸出整流器的高頻能量,同時消除輸出負載回路中的直流能量。因此,輸入輸出濾波電容器的端子是非常重要的,輸入和輸出電流電路只能分別從濾波電容器的端子連接到電源上;如果輸入/輸出電路和功率開關/整流電路之間的連接不能直接連接到電容器的端子上,則輸入或輸出濾波電容器將把交流能量輻射到環境中。


以上就是廣州能達電源技術有限公司分享的內容,希望以上的內容可以幫助到大家。想了解更多資訊歡迎登錄我們官網:http://buweiyu.com/
